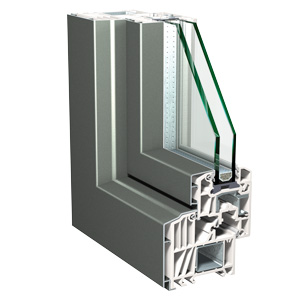

Kunststoff-Aluminiumfenster Flächenversetzt

Fenster für Neubau, Altbau und Sanierung

		Integrierte Sonnen- und Sichtschutz-Jalousetten im wettergeschützten Scheibenzwischenraum zur individuellen Regulierung von Licht- und Energieeinfall. Sehr gute Wärmedämmung durch 35 mm Luftpolster mit vorgesetzter Glasscheibe im Verbundflügel und durch ausgezeichnet isolierende Mehrkammer-Kunststoffprofile mit Uw 1,1 W/m²K. Optimaler Schallschutz durch die Sandwichbauweise mit großen Scheibenzwischenräumen und Mehrfachdichtungen sowie durch eine 3. Glasscheibe im Verbundflügel mit Rw 42 bis 45 dB. Ausführungsvariante Verbundfenster in Kunststoff-Aluminium KAV.

SYSTEMMASSE	Bautiefe Flügel: 62 mm

FLÜGEL D 204	Ansichtsbreite Flügel außen: 36 mm Ansichtsbreite loser Stulppfosten bei Fenstern mit 2 Flügeln: 134 mm Ansichtsbreite loser Stulppfosten bei Türen mit 2 Flügeln: 150 mm Ansichtsbreite Pfosten/Kämpfer mit 2 Flügeln: 169 mm Einsetzbare Glasstärken: 24 und 30 mm

FLÜGEL D 233	Ansichtsbreite Flügel außen: 63 mm Ansichtsbreite loser Stulppfosten bei Türen mit 2 Flügeln: 201 mm Ansichtsbreite Pfosten/Kämpfer mit 2 Flügeln: 220 mm Einsetzbare Glasstärken: 24 und 30 mm

WETTERSCHUTZ	Geprüfte Luftdurchlässigkeit nach EN 12207 Klasse 4 Geprüfte Schlagregendichtheit nach EN 12208 Klasse 9A-E900

WÄRMEDÄMMWERTE	Fensterrahmen Uf 1,3 W/m²K Gesamtfenster Uw 1,3 bis 1,1 W/m²K, je nach Glasvariante (siehe unten)

SCHALLDÄMMWERTE	Gesamtfenster Rw 32 bis 42 dB, je nach Glasvariante

MULTIFUNKTIONSGLÄSER	2-Scheiben Wärmeschutzverglasung Plus Valor, 24 mm, Ug 1,1 W/m²K, Standardglas 3-Scheiben Wärmeschutzverglasung S-Valor, 30 mm, Ug 0,9 W/m²K 2-Scheiben Sonnenschutzverglasung Solar, 30 mm, Ug 1,1 W/m²K Alle Verglasungen sind mit Verbundsicherheitsglas kombinierbar

GLASABSTANDHALTER	Glasabstandhalter in Aluminium farblich angepasst Optional wärmegedämmter Glasabstandhalter in Farbe schwarz oder hellgrau

EINBRUCHHEMMUNG	2 Sicherheitsverriegelungen Standard Geprüftes Sicherheitspaket Protect Plus, entspricht der Widerstandsklasse WK1 Geprüftes Sicherheitspaket Protect Safety Plus, entspricht der Widerstandsklasse WK2

DREH/KIPP-BESCHLAG	STANDARDAUSFÜHRUNG: Rollen-Pilzbolzen mit integrierter Höhenverstellung, Tragende Beschlagsteile im Stahl verschraubt, Sicherheitsbeschlagsteile im Stahl verschraubt, 2-Punkt-Sicherheitsverschluss, Umlaufende Rollenbolzen, Flügelheber, Kippanschlagdämpfung, Leichte Zulaufsicherung, Windsperre, Türschnäpper ZUSATZAUSSTATTUNG: Sommer/Winter-Energiesparbeschlag, 2-Stufen Drehöffnung, Spaltlüftung, Drehsperre, Flügelbremse, Magnetkontakt, Abschließbare Türen, Oberlichtöffnung

ÖFFNUNGSARTEN	Dreh, Dreh/Kipp, Kipp, Oberlichtöffner, Abschließbare Tür, Abstellschiebetür

FORMEN	Rechteckig, Schräg-, Bogen- und Rundformen

OBERFLÄCHEN	Glatt, geprägt, satiniert, strukturiert

FARBEN	INNEN KUNSTSTOFFPROFIL: Glatt, geprägt, satiniert, strukturiert AUSSEN ALUMINIUMBLENDE: Eloxiert, lackiert, pulverbeschichtet, Sandstrahl-Effekt, Metallic-Effekt

FARBEN	INNEN KUNSTSTOFFPROFIL: Weiß, antikweiß, perlweiß, papyrusweiß, azurweiß, grau, Kirsch, Black Cherry, Castagno, Eiche rustikal AUSSEN ALUMINIUMBLENDE: EV 1, LC 32, LC 33, LC 34, RAL 9010, RAL 9016, RAL 9006, RAL 7016, F 113, F 918, F 742, F 09, F 05, L 05, Sablé 6380894, Sablé 9971583, Sablé 6380893, Sablé 9972691, Sablé 9972658 Sonderfarben mit Metallic-Effekt und sandgestrahlten Struktur-Effekten Lackierung in über 100 RAL-Farben

Wärmedämmwert mach EN ISO 10077-1:2000

Wärmeschutzglas	Ug [W/m²K]	Uw [W/m²K] mit Alu-Glasabstandhalter	Uw [W/m²K] mit wärmegedämmtem Glasabstandhalter
2-fach Glas Plus Valor	1,1	1,3	1,3
3-fach Glas S-Valor	0,9		1,1

Blendrahmen Top 72 Einputzblendrahmen für den standardmäßigen Einsatz

Der Standardblendrahmen von FINSTRAL ist für alle gängigen Neubauanschlüsse (stumpfes Mauerwerk auch mit Vollwärmschutz, Anschlagmauerwerk, Zweischalenmauerwerk) geeignet. Stabile Stahlverstärkungen und eine Bautiefe von 80 mm mit 5 Kammern machen ihn zu einem robusten und sehr gut isolierenden Blendrahmen. Es steht eine Vielzahl an Anschlussprofilen (Verbreiterungen, Bankanschluss, Fensterbank, Koppellungen) zur Verfügung. Das Top 72 Blendrahmensystem steht in drei unterschiedlichen Ansichtsbreiten zur Verfügung.

Blendrahmen Top 72 D 260	Blendrahmen Top 72 D 243	Blendrahmen Top 72 D 256


Ansichtsbreite 74 mm, für den Anschluss an stumpfes Mauerwerk.	Ansichtsbreite 84 mm, zur Verwendung bei erhöhtem Platzbedarf im Rahmenbereich (z.B. wenn Rollläden oder Klappläden montiert werden). Auch geeignet für den Anschluss an Mauerwerk mit Leibungsdämmung bzw. für Montage mit Maueranschlag.	Ansichtsbreite 104 mm, Verwendung bei Leibungen mit tiefem Maueranschlag. .

Bauanschlussdetails!

		Detailanschluss in PDF
